Ремонт электронных плат Clack

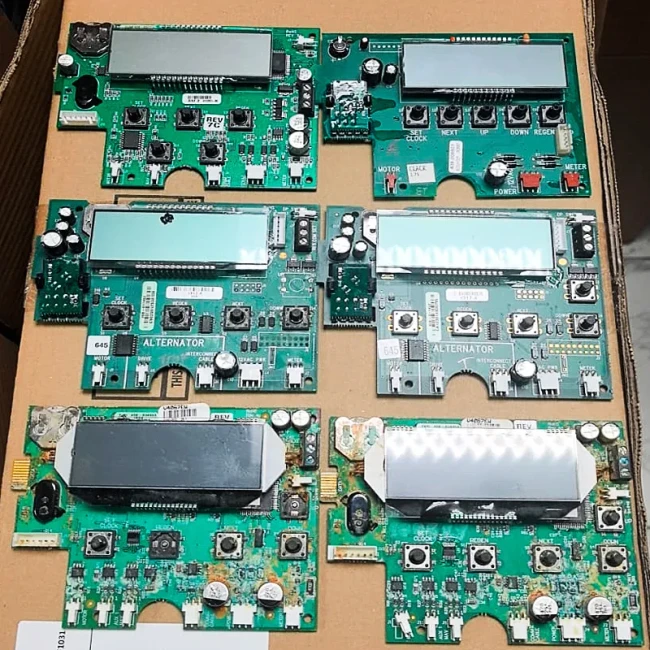

Ремонт электронных плат управляющих клапанов Clack любой сложности от 3-х рабочих дней в сервисном центре. Наша компания оказывает услуги по ремонту электронных плат управляющих клапанов Clack на компонентном уровне с использованием профессионального оборудования. Временно не принимаем в ремонт системные и управляющие контроллеры от промышленных клапанов серии Clack WS2H и WS3H

Стоимость ремонта от 4000 рублей в зависимости от поломки.

Причиной поломки электронных плат в управляющих клапанах Clack становятся:

• Перепады напряжения в сети
• Механическое воздействие
• Попадание влаги
• Сильное загрязнение

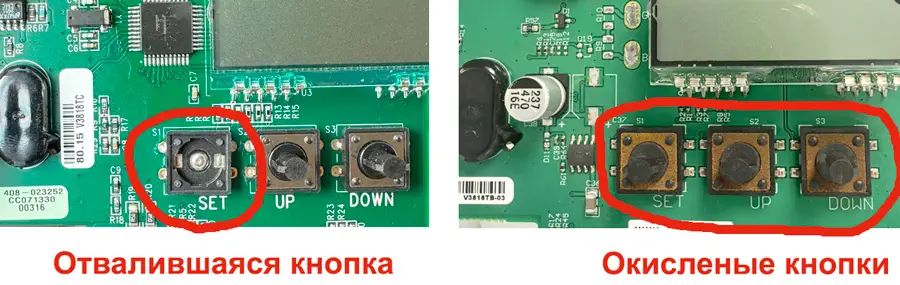

• Окислились или сломались кнопки
• Иные негативные факторы

Перед тем, как обратится к нам, постарайтесь самостоятельно произвести с электронной платой некоторые простейшие действия:

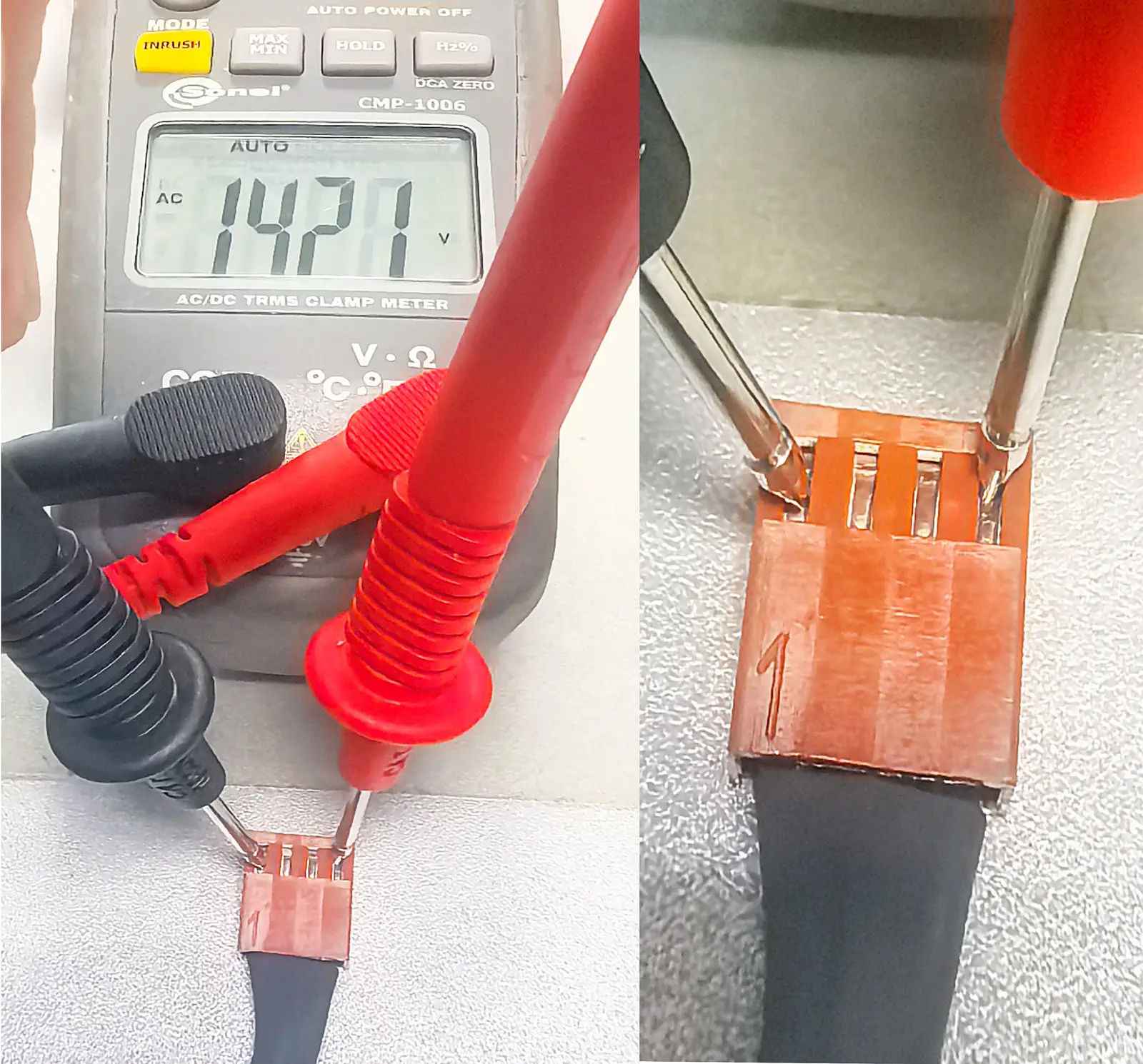

1. Если ЖК-дисплей не отображает информацию, проще говоря, погас, рекомендуем проверить блок питания эл. платы. Для этой цели подойдет заведомо исправный блок питания, например, от соседнего клапана управления, либо обычный мультиметр, настроенный на измерение переменного напряжения (режим AC). Измерение напряжения делают на двух крайних контактах, как показано на фото. В исправном состоянии, в зависимости от модели блока питания, напряжение на контактах должно быть в пределах 12 - 16 вольт.

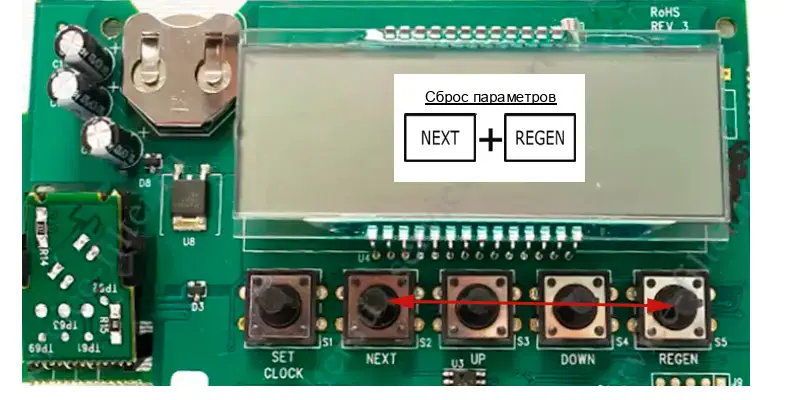

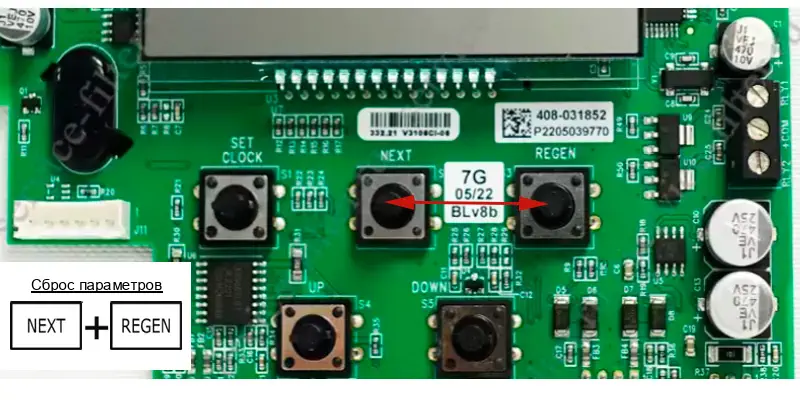

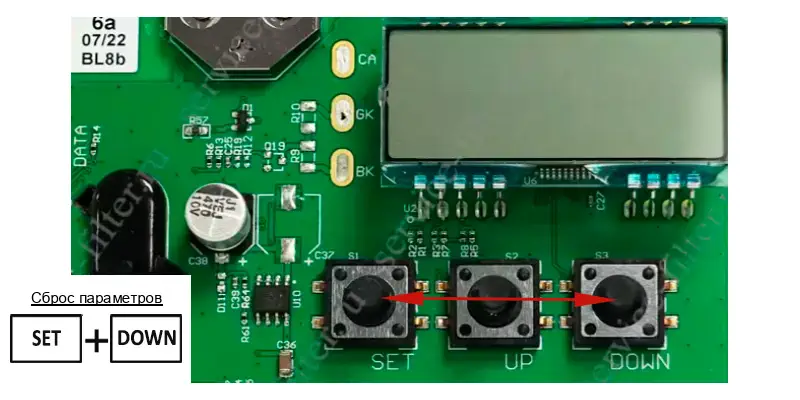

2. Если ЖК дисплей работает и у вас высвечивается системная ошибка, попробуйте перезагрузить плату одновременным нажатием комбинации из двух кнопок на время 5-10 секунд до срабатывания. Комбинации кнопок для всех плат управления разные.

Если после перезагрузки электронной платы CLACK ошибка появляется вновь, необходимо изучить коды ошибок и возможные причины их появления.

Коды ошибок клапанов Clack

Ниже мы приводим основные ошибки с кодовыми обозначениями, а также возможные причины их появления. Кодовые обозначения могут отличаться в зависимости от модели клапана, их варианты представлены в перечислении.

Ошибка 101/Error 1001/Е1 может указывать на следующие неисправности: ошибка запуска, нет движения поршня или вращение вала без изменения положения поршня.

Возможной причиной появления данных неисправностей может быть:

• неисправный двигатель, подводящие провода или их некорректная установка;
• некорректная сборка клапана, дефект механических частей;
• неисправный оптический датчик или шестерёнки тахометра.

Ошибка 102/ Error 1002/ Е2 информирует об остановке двигателя.

Возможные причины неисправности:

• неисправный двигатель или подводящие провода
• слабое напряжение в сети;
• некорректная сборка клапана;
• неисправность механических частей;
• инородное тело в поршневой сборке.

Ошибка 103/ Error 1003/ Е3 высвечивается на экране, если слишком долго работает двигатель или при вращении вала без изменения положения поршня.

В качестве возможных причин возникновения неисправности можно выделить следующие:

• неисправность двигателя, подводящих проводов или их некорректная установка;
• некорректная сборка клапана, дефект механических частей;
• неисправный оптический датчик или шестерёнки тахометра.

Ошибка 104 указывает на то, что клапан не определяет положение поршня или на вращение вала без изменения положения поршня.

Возможные причины ошибки:

• неисправный двигатель, подводящие провода или их некорректная установка;
• некорректная сборка клапана, дефект механических частей.

Ошибки 105-107 появляются на экране в трёх случаях: при блокировке внешнего клапана 1 MAV, когда не определяется внешний клапан 1 MAV и когда работа внешнего клапана не соответствует по времени.

Возможные причины:

• неисправный двигатель, подводящие провода или их некорректная установка;
• неисправность шестерёнок тахометра (в данном случае необходимо проверить кабель Twin Alternating);
• неисправный передаточный механизм или его некорректная установка;
• инородное тело в поршневой сборке.

Ошибка 109 оповещает о том, что внешний клапан не определяется. В качестве возможной причины данной неисправности может выступать сбой в работе двигателя. Также рекомендуется проверить настройки внешнего клапана.

Ошибка 116 указывает на то, что внешний клапан 2 AUX1 не определяется. Возможные причины появления неисправности аналогичны причинам ошибки 106.

Ошибка 117 указывает блокировку внешнего клапана 2 AUX1. Возможные причины аналогичны причинам, возникающим при ошибке 107.

Ошибка 201 сообщает об ошибке программирования. В качестве возможной причины выступает нарушение стадий регенерации. Вероятно, потребуется замена электронной платы.

Ошибка 202 появляется при ошибке регенерации. Требуется замена электронной платы.

Ошибка 208 сигнализирует о протечке воды. Ошибка возникает при срабатывании датчика во время протечки.

Ошибка 209 оповещает о пропущенной регенерации. Возможная причина – отсутствие электроэнергии во время промывки фильтра.

Ошибки 401-410 / Error 1004/ Е4 сигнализируют об ошибках памяти. Это могут быть неисправности следующего характера:

• ошибка чтения;
• недостаточное количество архивной памяти;
• ошибка архива программирования;
• неисправности диагностической памяти и диагностической памяти RAM;
• неисправность памяти контактных данных;
• ошибка загрузки конфигурации (несоответствие прошивки).

При этих ошибках рекомендуется заменить электронную плату.

Для ремонта кнопок управления Clack достаточно купить кнопки ( вбейте в поисковике: ТАКТОВАЯ КНОПКА DIP 12х12х9 мм ) и перепаять их в любой мастерской по ремонту мобильных телефонов.

Ремонт электронной платы или ее замена?

Если повреждение не критическое и ремонт возможен, то стоит предпочесть именно его. Он позволяет сэкономить средства и время. Так как покупка новой платы всегда обойдется дороже восстановления, а ее доставка порой возможна через несколько недель или даже месяцев (последнее вполне реально, если на складах производителя или поставщика отсутствует нужная модель).

Как осуществляется ремонт электронных плат?

Первый обязательный этап – диагностика. Визуальный осмотр и проверка, а также тестирование с использованием специального оборудования. После выявления поломки поврежденные компоненты демонтируются, доставляются новые им на замену. Далее непосредственно установка и пайка. Финальный этап – проверка работоспособности восстановленных изделий, соответствия их рабочих показателей заявленным в технической документации.

Почему за ремонтом электронных плат стоит обратиться в нашу компанию?

• Используем профессиональное диагностическое и ремонтное оборудование
• Обеспечиваем лучшие сроки ремонта (от 3 до 15 дней)

Но главное – мы предлагаем лучшую на рынке стоимость ремонта плат, экономия составит 50-90% от цены новой платы

Отправить в ремонт электронную плату можно через транспортную компанию СДЕК в пункт выдачи на ул. Чекисткая дом 8 г. Дмитров, Московская область.

Получателем указать ООО "ВАТЕР ЛАБ" ИНН 7718854650. Контактный телефон 8-926-730-0724.

Перед отправкой обязательно сфотографируйте эл. плату с двух сторон, чтоб было видно серийные номера.

Фото отправьте в телеграмм или MAX на номер 8-926-730-0724
