Плата V3242-01

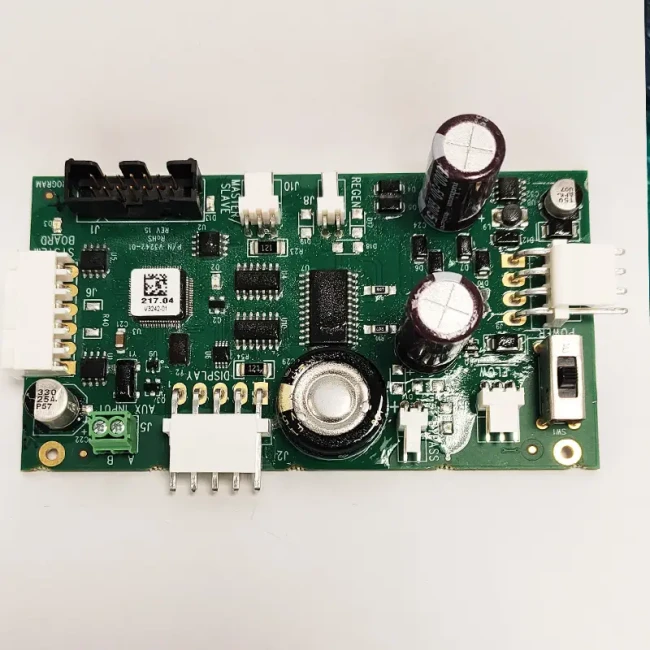

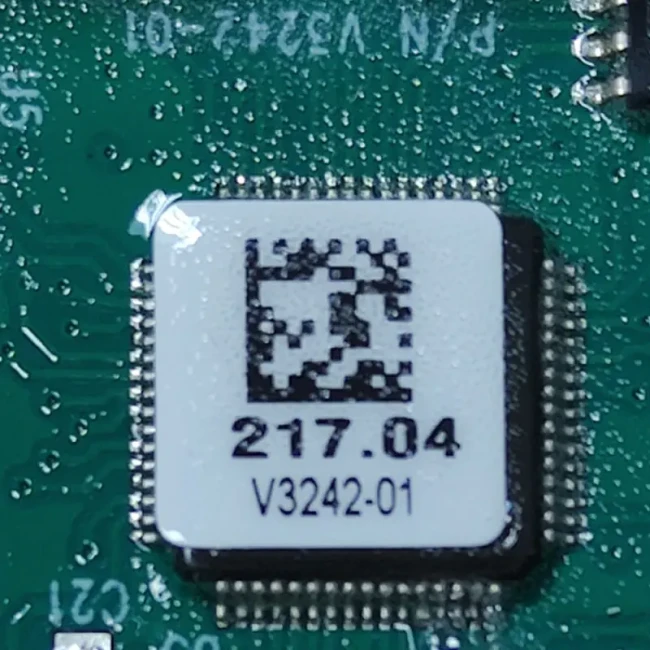

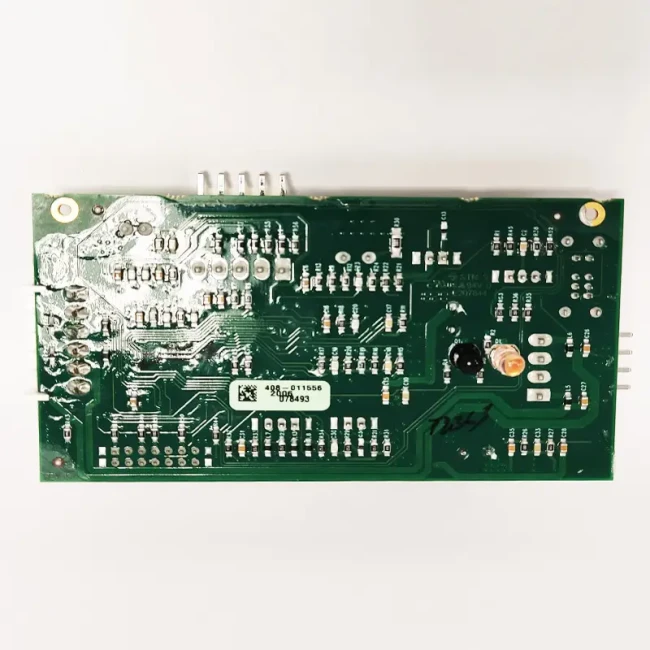

Основная электронная системная плата V3242-01 прошивка 217.04 предназначена для подключения выносных блоков, дополнительных системных плат, источника питания и водосчетчиков управляющих блоков управления V2H-V3

1. POWER Разъём для подключения блока питания; ~ 24 В, 830 мА (минимум)

2. FLOW Разъём для подключения импульсного счётчика

3. BYPASS Разъём для подключения внешнего (байпасного или 3-ходового) клапана

4. Переключатель положения внешнего клапана. ВНИМАНИЕ! Для управления работой внешнего клапана с помощью программных настроек переключатель должен быть установлен в центральное положение. Если переключатель переведен в любое из крайних положений, на выносном блоке управления будет часто мерцать (2 раза в секунду) соответствующий светодиод

5. DISPLAY Разъем для подключения выносного блока управления. Также может использоваться для передачи информации на компьютер при использовании соответствующего программного обеспечения и кабелей.

6. AUX INPUT Разъем для подключения внешнего сигнала (DP switch). Внешний сигнал должен быть «сухим» контактом и должна соблюдаться полярность в случае параллельного подключения нескольких фильтров.

7. SYSTEM BOARD Разъем для подключения системной платы. Используется в случае необходимости подключения дополнительного внешнего клапана для промывки «чистой» водой, объединения 2-4 фильтров в одну систему или использовать релейные выходы для управления внешним оборудованием.

8. REGEN Разъем для подключения мотора управляющего клапана

9. MASTER/SLAVE Разъем для согласования работы системы из нескольких фильтров. Используется подключения ведущего/ведомого клапанов в системах из 2 фильтров и ведомых клапанов в системах из 3-4 фильтров.

10. Разъем для программирования платы управляющего клапана (только на предприятии-изготовителе)
